מה זה Azure Front Door ואיך משתמשים בו

שלום לכולם,

לפני כשבוע התקיים הכנס השנתי של מיקרוסופט Microsoft Ignite שבו הוכרזו המון שירותים חדשים, חידושים בשירותים קיימים ועוד.
במהלך השבועות הקרובים אדבר על שירותים ו/או יכולות חדשים שהוצגו בכנס וחלקם עדין ב-Private או ב-Preview.
במאמר הזה אדבר אתכם על פתרון חדש בשם Azure Front Door, נכון לכתיבת המאמר נמצא ב-Preview.

נסביר מה זה בכלל הפתרון, מתי כדאי להשתמש בשירות ואיך בעזרת מספר פעולות מקימים את פתרון.

מה זה Azure Front Door

Azure Front Door הוא פתרון שעובד בשכבה 7 (אפליקציה HTTP/HTTPS).
השירות משתמש בפורטוקול anycast עם Split TCP והרשת העולמית של Microsoft כדי לשפר ולהבטיח קישוריות.
בעזרת השירות ניתן לבחור את שיטת הניתוב לדוגמה: ניתוב בקשות הלקוח ל-Backend המהיר ביותר (והזמין).
השירותים החשופים דרך AFD Backend יכולים להיות כל אפליקציה עם  Internet-facing שנמצאים בתוך ו/או מחוץ ל-Azure.

Azure Front Door יודעת להתמודד עם כשלים גם במידה ויש כשל ל-Azure Region שלם בדומה ל-Azure Traffic Manager.
פתרון Azure Front Door מאפשר להגדיר, לנהל ולפקח על התעבורה לאפליקציות שלנו בצורה גלובלית ע”י אופטימיזציה  ובדיקות “בריאות” כדי להבטיח זמינות גבוהה.

מה ההבדל בין Azure Front Door ל-Azure Traffic Manager

Azure Front Door מזכיר מאוד ביכולות שלו את פתרון Azure Traffic Manager כפתרון שמבטיח זמינות גבוהה עם ניתוב תעבורה המהיר ביותר בהתאם ללקוח ויכולת להתמודד עם כשל של Azure Region שלם.
אך יש ביניהם מספר הבדלים מהותיים:
פתרון Azure Front Door הוא פתרון בשכבה 7 שנותן מספר יכולות כמו עבודה עם TLS, URL Routing, Session Affinity ועוד בשונה מ-Azure Traffic Manager שמבוסס על ניתוב בעזרת DNS בלבד.

מספר יתרונות מרכזיים בשימוש עם Azure Front Door

    • URL-Based Routing – מאפשר לנתב את התעבורה ל-Backend ע”י ניתוב לפי כתובת הבקשה (ניתוב בקשה ל-App הנכון בהתאם ל”סוג הבקשה”.
    • Session Affinity – פתרון מבוסס Cookie המאפשר להעביר את התעבורה לאותו יישום שהתחיל עם הבקשה (ניתוב זה חשוב במידה וה-Session state נשמר באפליקציה).
    • Secure Sockets Layer (SSL) termination, Smart Health Probes, Custom domain and Certificate Management, Support IPv6 and HTTP/2 ועוד.

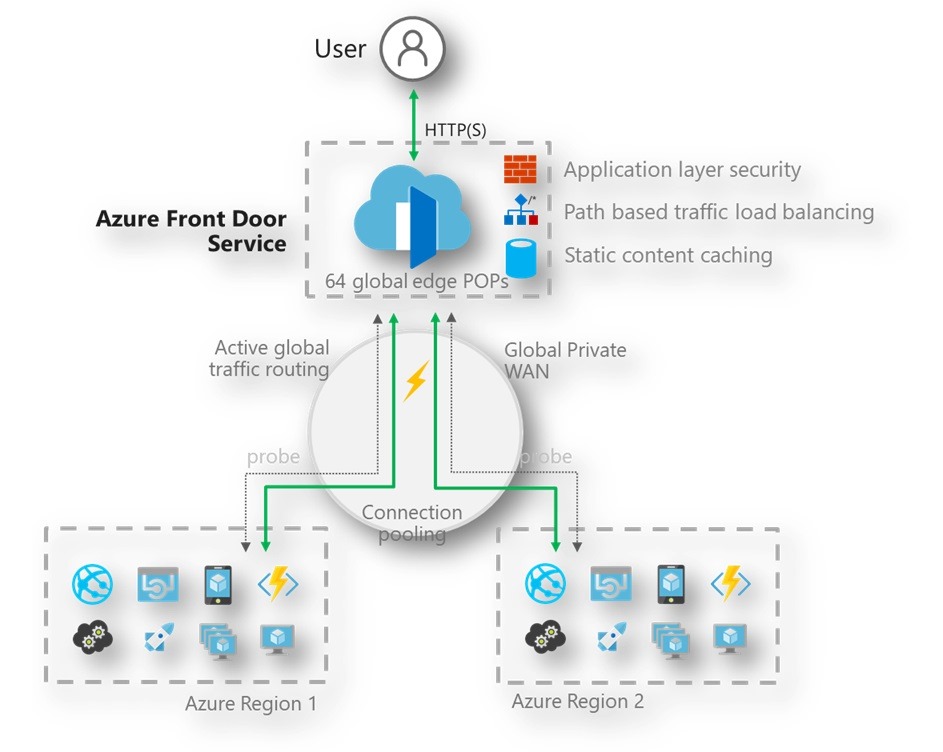

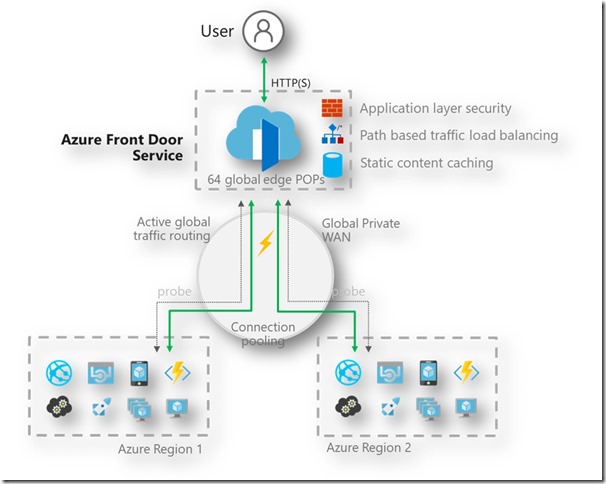

תרשים כללי של הפתרון

Azure Front Door

איך מקימים את הפתרון?

  1. הקמת Azure Front Door.
  2. יצירת Backend Pool וביצוע הגדרות.
  3. הגדרת ניתובים
  4. ביצוע בדיקות
הקמת Azure Front Door

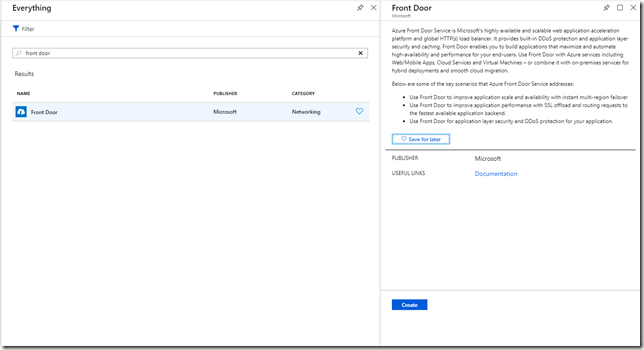

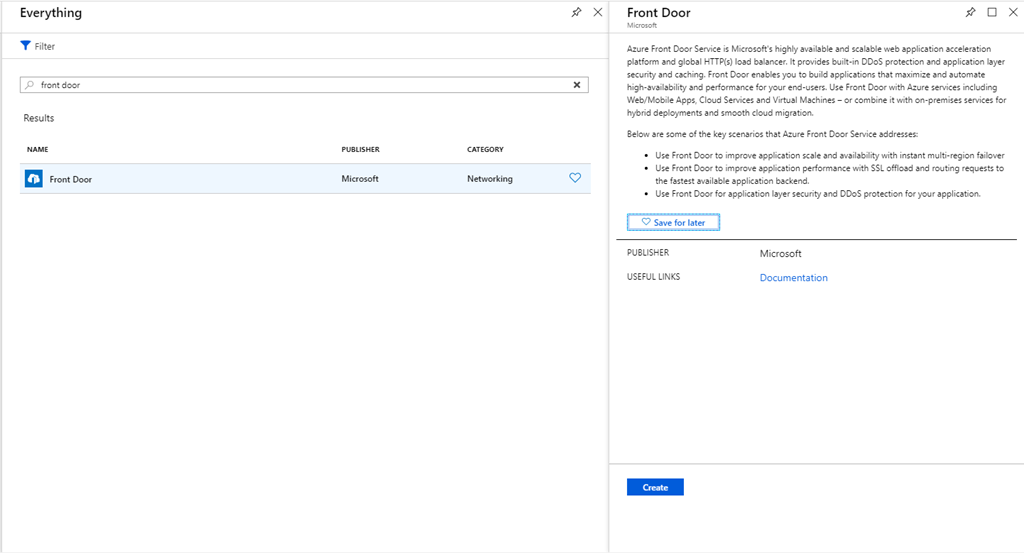

נכנסים לפורטל Azure, לוחצים על New ומחפשים Front Door
FrontDoor1

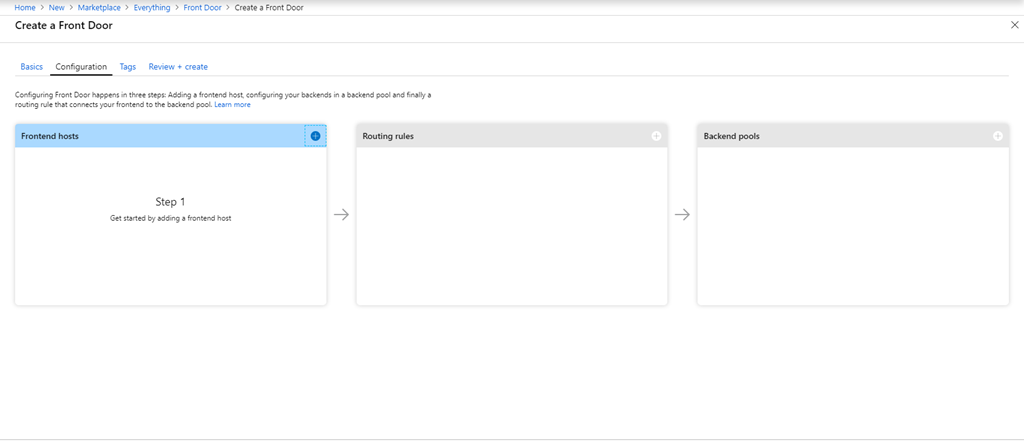

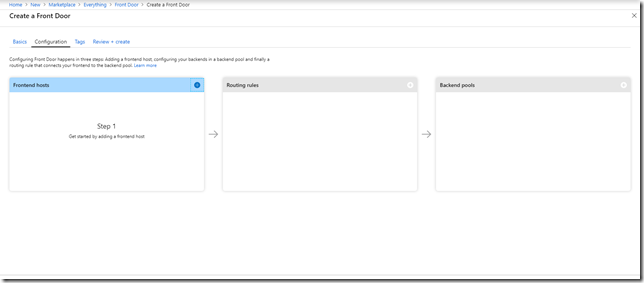

בוחרים Resource Group וה-Region הרצוי ועוברים לשלב ההגדרות
FrontDoor2

שלב 1 –  הגדרת Front Name

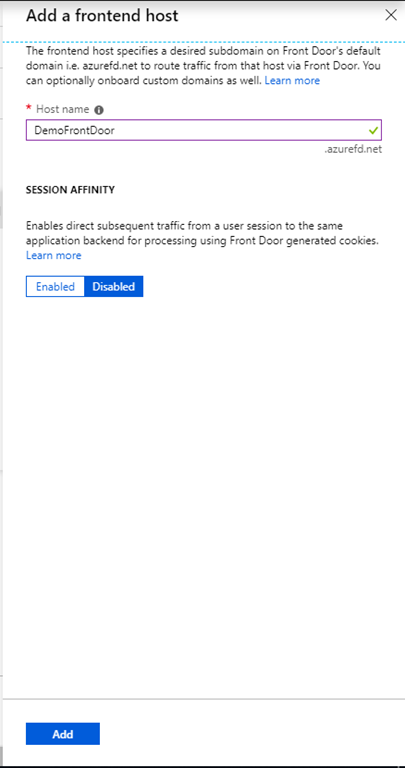

בשלב הראשון מגדירים שם לשירות (ה-Front Name) – שם חוקי בעולם עם סיומת azurefd.net, מחליטים אם רוצים להפעיל Session Affinity (ברירת מחדל מבוטל, ניתן לשנות בהמשך).

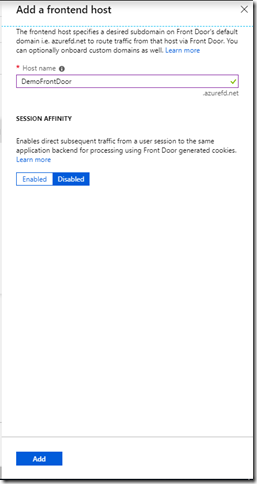

FrontDoor3

שלב 2 – הגדרת Backend Pool.

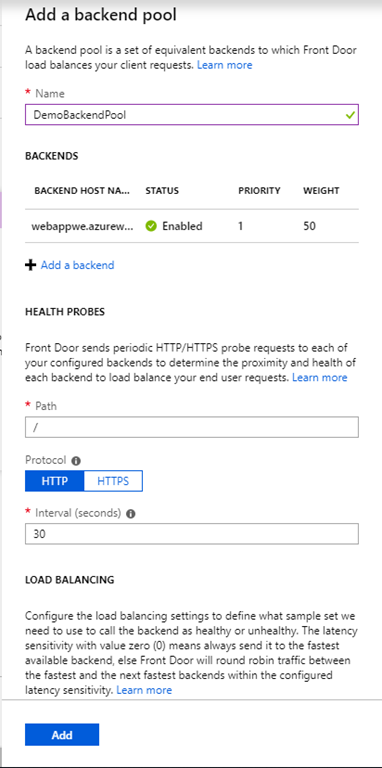

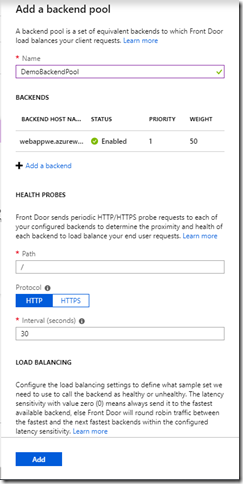

בשלב השני מגדירים את ה-Backend Pool שאליו ה-Front Door יעביר את הבקשות.
FrontDoor4

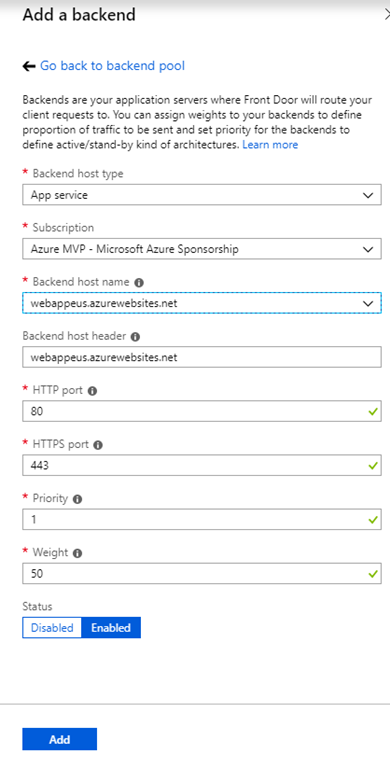

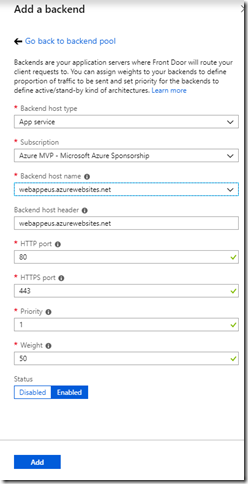

ב-BackendPool מגדירים איזה אפליקציות אנו חושפים דרך ה-Front Door. בדוגמה הנ”ל בחרנו 2 שירותי App Service שנמצאים באתרים שונים (West Europe ו-East US).
FrontDoor5
בנוסף מגדירים את תצורת ה-Smart Health מבחינת תדירות ביצוע בדיקות “בריאות” לאפליקציה (HTTP or HTTPS) ואת תצורת ה-Load Balancer.

שלב 3 – הגדרת ניתוב ל-Backend

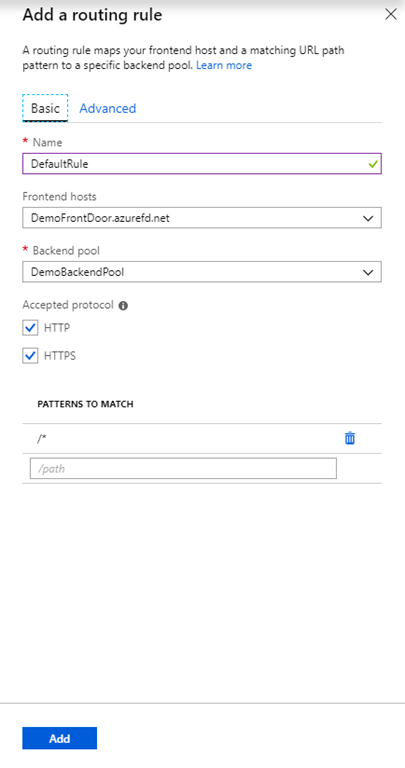

בשלב שלישי מגדירים את הניתוב לאיזה URL לגשת בהתאם לבקשה, לאיזה Backend Pool לגשת (במידה ויש יותר מאחד) ועוד.
מנגון ה-Routing Rule מורכב מ-2 חלקים עיקריים – “צד שמאל” ו”צד ימין”
“צד שמאל” – אנו מתאימים את הניתוב בהתאם לבקשה שנכנסת ל-Front Door ואילו ב“צד ימין” אנו מגדירים כיצד אנו מעבדים את הבקשה

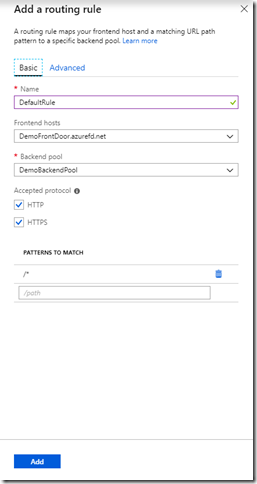

FrontDoor6
בדוגמה הנ”ל הגדרנו שניתן לקבל כל בקשה ב-HTTP/HTTPS ולהעביר את
הבקשה ל-Backend רק ב-HTTPS (הגדרה שבוצעה בטאב של ה-Advanced).
בנוסף, ניתן להגדיר ניתובים על בסיס תבניות כמו /images/*, /users/ ועוד.

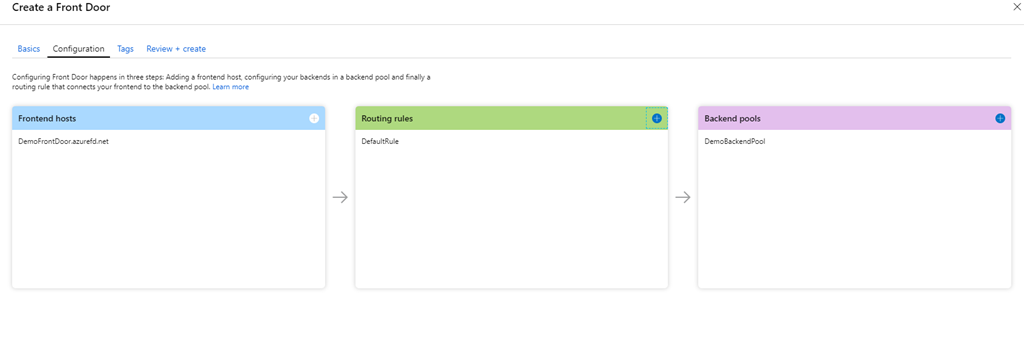

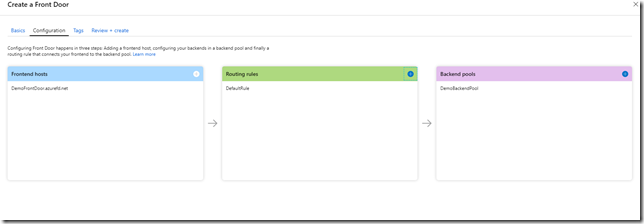

לאחר שסיימנו את ההגדרות אנו אמורים להגיע למצב הזה שיש לפחות חוק אחד בכל “קוביה”.
FrontDoor7
נמשיך ב-Wizard ונלחץ על Create.

בדיקות

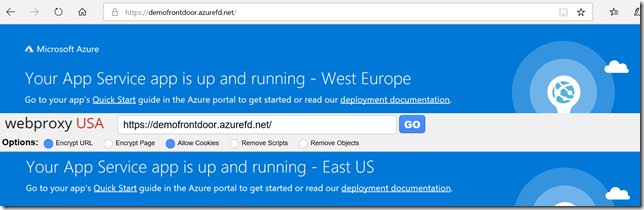

כעת כל מה שנשאר זה להתחבר ל-URL שהגדרנו ב-Frontend Door ולראות מה קיבלנו

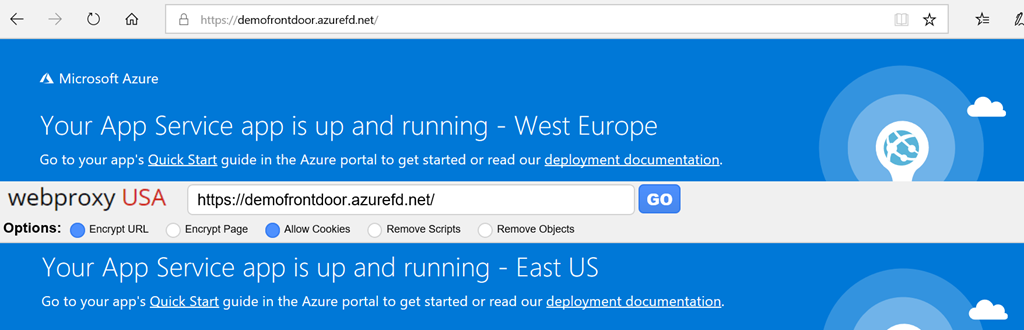

FrontDoor8
ניתן לראות בתמונה מספר דברים מעניינים:

  1. שאני גולש דרך דפדפן רגיל אני מגיע לאתר ב-West Europe (מבחינת המיקום שלי זה האתר שהכי קרוב אלי) ובמידה ואני גולש דרך פרוקסי בארה”ב אני מגיע לאתר שהוקם ב-East US
  2. שלחתי את הבקשה ב-HTTP רגיל אבל כתוצאה מהחוק שהגדרתי כל הבקשות ל-Backend עברו דרך HTTPS בלבד.

הערה: ניתן לשנות ו/או להוסיף Routing Rules, Backend Pools, Custom Domain לאחר ההקמה דרך Front Door Designer.

לסיכום

פתרון Azure Front Door מביא עימו בשורה חדשה של ניהול גלובלי של שירותים/אפליקציות ומאפשר לנו לנהל ולפקח על התעבורה לאפליקציות בצורה גלובלית ע”י אופטימיזציה לבקשות, ניתוב בקשות בהתאם לתבנית, פיזור האפליקציה במספר מקומות ובכך למנוע כשל של האפליקציה ו/או Azure Region ועוד.

ראינו במאמר כמה פשוט וקל זה להקים את השירות, לבצע הגדרות בסיסיות על מנת להבטיח זמינות גבוהה לאתר.
בהצלחה Smile
